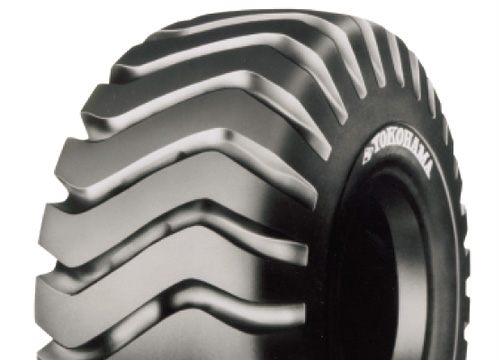

Диагональная шина Yokohama
Размер шины | Норма слойности и тип | Размер обода | Размер в накачанном состоянии | Радиус под статической нагрузкой | Ширина под статической нагрузкой | ||||||
---|---|---|---|---|---|---|---|---|---|---|---|
Внешний диаметр | Общая ширина | ||||||||||
T/T | T/L | мм | дюймы | мм | дюймы | мм | дюймы | мм | дюймы | ||
12.00-24 | 16, 20 | 24x8.50V | 1230 | 48.8 | 305 | 12.0 | 559 | 22.0 | 340 | 13.4 | |
13.00-24 | 12, 16, 18 | 16 | 24x8.00TG SDC | 1280 | 50.4 | 348 | 13.7 | 578 | 23.1 | 383 | 15.1 |
14.00-24 | 12, 16, 20, 24 | 12, 16 | 24x10.00VA SDC | 1344 | 52.9 | 383 | 15.1 | 604 | 23.8 | 416 | 16.4 |
16.00-24 | 16 | 24x10.00VA SDC | 1475 | 58.1 | 436 | 17.2 | 656 | 25.8 | 470 | 18.5 | |
16.00-25 | 24 | 25x11.25-2.0 | 1475 | 58.1 | 448 | 17.6 | 668 | 26.3 | 483 | 19.1 | |
18.00-25 | 16, 24 | 12, 16, 24, 28 | 25x13.00-2.5 | 1620 | 63.8 | 530 | 20.9 | 716 | 28.2 | 588 | 23.1 |
16.9-24 | 10 | 10 | 24xW15L | 1295 | 51.0 | 442 | 17.4 | 588 | 23.1 | 472 | 18.6 |
15.5-25 | 8, 12 | 12 | 25x12.00-1.3 (25x12.00-1.3 SDC) |
1308 | 51.5 | 398 | 15.7 | 589 | 23.2 | 433 | 17.0 |
17.5-25 | 12, 16, 20 | 12, 16, 20 | 25x14.00-1.5 |
1349 | 53.1 | 443 | 17.4 | 600 | 23.6 | 483 | 19.0 |
20.5-25 | 12, 16, 20, 24 | 12, 16, 20, 24 | 25x17.00-2.0 | 1498 | 59.0 | 528 | 20.8 | 651 | 25.6 | 578 | 22.8 |
23.5-25 | 12, 16, 20, 24 | 12, 16, 20, 24, 32 | 25x19.50-2.5 | 1605 | 63.2 | 596 | 23.5 | 709 | 27.9 | 636 | 25.0 |
26.5-25 | 16, 20, 24 | 16, 20, 24, 26, 28 | 25x22.00-3.0 | 1745 | 68.7 | 694 | 27.3 | 765 | 30.1 | 738 | 29.1 |
29.5-25 | 22, 28, 34 | 25x25.00-3.5 | 1863 | 73.3 | 776 | 30.6 | 803 | 31.6 | 835 | 32.9 | |
29.5-29 | 22, 28, 34 | 29x25.00-3.5 | 1972 | 77.6 | 781 | 30.7 | 849 | 33.4 | 840 | 33.1 | |
33.5-33 | 38, 44 | 33x28.00-4.0 | 2232 | 87.9 | 873 | 34.4 | 1002 | 39.4 | 903 | 35.6 | |
38, 44 | 35x27.00-3.5 | 2248 | 88.5 | 853 | 33.6 | 982 | 38.7 | 902 | 35.5 |
